CÁC LOẠI NHỰA COMPOSITE FRP PHỔ BIẾN

CÁC LOẠI NHỰA COMPOSITE FRP PHỔ BIẾN

CÁC LOẠI NHỰA COMPOSITE FRP

Hiện nay trên thị trường có rât nhiều chủng loại polyester được nhiều nước sản xuất như: Nhật Bản, Singapore, Đài Loan,Malaysia, Hàn Quốc, Autralia… Nhưng do yêu cầu về thị trường và chất lượng của từng loại nên có hai loại thông dụng có chất lượng và uy tín là Fgi của Úc và SHCP.DYNO của Singapore. Dưới đây xin giới thiệu một số loại, mã số, công thức pha chế từng loại.

I. GIỚI THIỆU VỀ POLYESTER:

1. GELCOAT

Nhựa Gelcoat polyester có nhiều loại và có công dụng khác nhau như: Bọc ngoài sản phẩm, dùng làm khuôn, trang trí… nhưng có hai loại chính là: G3253T và G3253T-NC

A. ĐẶC ĐIỂM

G3253T là loại gelcoat thuộc họ Isophthatic – Neopentyl glycol, đóng rắn nhanh, chống chảy dùng để phủ ngoài thông thường. Nó không có sáp và chất xúc tiến thích hợp cho cả hai công nghệ đắp tay và súng phun. Tuy nhiên người ta thích sử dụng công nghệ phun hơn bởi vì nó có thể áp dụng cho tất cả các loại nhựa và khi tráng lớp phủ mỏng nó không bị nổ bọt. Nhựa G3253T có bề mặt bóng ngay sau khi đóng rắn. Nó có tính cơ tốt, bền với nước, bền với hoá chất yếu và tia tử ngoại, do đó làm tăng cường độ bền cho sản phẩm. Ngoài ra giữa lúc gel hoá và lúc đóng rắn ngắn cho nên có thể tăng cường năng suất. G3253T – NC là loại nhựa có chất chống chảy, co xúc tiến nhưng không có sáp (N). Cả hai loại gelcoat trên có thể pha màu tuỳ ý với loại màu có chất lượng tốt.

B. ỨNG DỤNG

Vì là loại để bao phủ nên có thể sử dụng được với nhựa thường như là loại vật liệu để hỗ trợ thích hợp để sản xuất các sản phẩm đòi hỏi độ hấp thụ nước thấp và chịu được hoá chất.

C. ĐẶC TÍNH

Gelcoat G3253T và G3253T – NC có các đặc tính sau: Màu :Xanh xám Độ nhớt 30 độ C :40-50 Poises Thời gian đóng rắn :17-22 Phút Nhiệt độ toả nhiệt :34-40 Phút Độ ổn định trong tối dưới 25 độ C :6 tháng

D. SỬ DỤNG

Cả hai loại trên sẽ tạo bề mặt bóng sau khi đóng rắn hoàn toàn. Sự đóng rắn nhanh hay chậm tuỳ thuộc vào hàm lượng pha chế chất xúc tác ( Butanox ) và chất xúc tiến( Cobalt). Thường sử dụng 1- 1,5% xúc tác và 0,5% xúc tiến. Để pha trộn đều màu với nhựa nên sử dụng máy trộn. Nếu thấy gelcoat có độ nhớt cao (đặc ) có thể dùng Styren monomer ( SM ) để pha loãng cho dễ phun hơn. Tuy nhiên nếu thêm quá nhiều sẽ ảnh hưởng đến chất lượng của gelcoat. Chú ý: Nếu hoà tan chất xúc tiến ( Cobalt ) vào trong gelcoat hoàn toàn trước khi cho chất xúc tác vào. Tránh pha trộn đồng thời vì chúng phản ứng với nhau sẽ gây nổ.

2. NHỰA ĐÚC POLYESTER

Bao gồm 2 loại 3114 và 3116

A. ĐẶC ĐIỂM

Nhựa 3114 và 3116 là hai loại đúc có nhiệt độ toả nhiệt thấp thuộc loại Orthophthalic, dùng để đúc các sản phẩm trang trí. Nó không chứa sáp và không có chứa chất xúc tiến. Nhựa này có dòng chảy tự do và sức căng bề mặt thấp nên có thể dùng làm những vật không có bọt. Loại có độ nhớt thấp dùng để đúc các sản phẩm phức tạp trong khi loại có độ nhớt cao dung để đúc các sản phẩm có độ bền cơ học mặc dù khó gia công hơn. Hai loại này có màu trong suốt, có độ co thấp thích hợp để làm đồ trang trí, các sản phẩm được làm từ hai loại này có độ bền va đập tốt và có tính cách điện…

B. ỨNG DỤNG

Dùng để đúc các sản phẩm trang trí: đồ mỹ nghệ, đồ sứ giả, đồ chặn giấy, chụp đèn ngủ, khay, cán bút, hoa cẩm thạch giả, các sản phẩm cách điện.

C. ĐẶC TÍNH

Có các đặc tính sau: Màu :Trong suốt Độ nhớt 30 độ C :4-6 Poises Thời gian gel hoá 30 độ C :9-12 Phút Thời gian đóng rắn :20-25 Phút Nhiệt độ toả nhiệt :110-120 phút Độ ổn định trong tối dưới 25 độ C :6 tháng

D. SỬ DỤNG PHA CHẾ

Dùng để tạo sản phẩm đẹp khi đóng rắn hoàn toàn Nồng độ pha chế 1% chất xúc tác 0,5% chất xúc tiến. Cách làm thích hợp là làm nhiều lớp vì khi làm sản phẩm có độ dày thì nhiệt độ gel cao nên dễ bị nứt vỡ, nên giảm chất xúc tác tuỳ theo mỗi lớp. Chất xúc tiến Cobalt phải được hoà tan hoàn toàn trước khi cho chất xúc tác vào.

3. NHỰA POLYESTER BỀN VỚI SỰ ĂN MÒN

Gồm 2 loại: LP-8Q và LP-8BQTN

A. ĐẶC ĐIỂM

LP-8Q là loại nhựa đóng rắn nhanh chống chảy thuộc loại Bisphenol dùng cho những yêu cầu bền với sự ăn mòn. Nó không chứa sáp và chất xúc tiến, thích hợp cho cả hai công nghệ đắp tay và sung phun. Nhựa này đễ dàng thấm ướt với sợi thuỷ tinh, có thể sử dụng để cuốn sợi, đúc tiếp xúc, đùn và quay ly tâm. LP-8BQTN là loại nhựa có chất chống chảy, có xúc tiến nhưng không có sáp. Những sản phẩm được làm từ loại nhựa này sau khi đóng rắn hoàn toàn có đặc tính cấu trúc cao. Nó có độ bền tối ưu với acid, bazơ mạnh, nhiều môi trường hoá học ăn mòn khác và nó cũng có độ bền nhiệt tốt. Ngoài ra sản phẩm cũng có tính năng cơ học tốt do đó làm độ bền tăng lên.

B. ỨNG DỤNG

LP-8Q được sử dụng rộng rãi trong công nghiệp hoá chất và thực phẩm. Được ứng dụng làm thùng chứa acid, bazơ, nhiên liệu, nông sản thực phẩm, vật ngăn đường, tháp lọc hơi đốt, ống container

Có các đặc tính sau: Màu :Trong Độ nhớt 30 độ C :4-5 Poises Thời gian gel hoá 30 độ C :15-18 Phút Thời gian đóng rắn :35-40 Phút Nhiệt độ toả nhiệt :130-140phút Độ ổn định trong tối dưới 25 độ C :6 tháng

D. SỬ DỤNG VÀ PHA CHẾ

Nhựa LP-8Q tạo ra sản phẩm đẹp khi đóng rắn hoàn toàn. Để làm được như vậy, cần phải trộn đúng cách chất xúc tác và chất tiến ở nhiệt độ phòng với khoảng thời gian vừa đủ để làm tăng độ bền với nhiệt và nước, hoá chất được tối ưu. Cần phải chú trọng đến quá trình sau khi đóng rắn sản phẩm. Thời gian gel hoá phụ thuộc vào lượng xúc tác và xúc tiến,thông thường dùng 1-1,5% xúc tác cùng với 0,5% xúc tiến. Có thể điều chỉnh quá trình gel hoá dài hơn hay ngắn hơn tuỳ thuộc vào tăng hay giảm xúc tác hoặc xúc tiến. Tuy nhiên theo nguyên tắc lượng xúc tác không nên quá 2% và không được thấp hơn 0,5%. Trong khi đó chất xúc tiến nên dùng trong khoảng 0,4%-1% cần phải cân đo chính xác. Nếu độ nhớt của nhựa gia tăng khi thời gian lưu trữ kéo dài, có thể cho them SM để giảm độ nhớt xuống mức yêu cầu.

4. NHỰA DÙNG LÀM CẨM THẠCH NHÂN TẠO: 2719

2719 là nhựa thuộc loại orthophthalic đóng rắn nhanh và có mùi, toả nhiệt thấp dùng để làm cẩm thạch nhân tạo. Nó chứa sáp nhưng không chứa chất xúc tiến, loại nhựa này trong và có màu nhạt, khi dung chất xúc tiến CM( cobalt ) sẽ có tính năng phân tán màu tốt và ổn định màu sau khi đóng rắn. Độ nhớt của nhựa 2719 tương đối thấp để dễ ẩm ướt, loại bọt khhí nhanh và chấp nhận một hàm lượng chất độn cao, do đó đảm bảo sự gia công dễ dàng.

B. ỨNG DỤNG

Nhựa này được sử dụng để làm nhiều loại cảm thạch với nhiều hình dạng và màu sắc đặc biệt. Được ứng dụng làm sàn nhà tắm, mặt bàn, bộ phòng tắm, tường cẩm thạch nhân tạo và mã não nhân tạo.

C. ĐẶC TÍNH

Nhựa lỏng polyester 2791 có những đặc tính sau: Màu :Trong Độ nhớt 30 độ C :4-5 Poises Thời gian gel ho á 30 độ C :8-10 Phút Thời gian đóng rắn 30 độ C :20-22 Phút Nhiệt độ toả nhiệt :120-130phút Độ ổn định trong tối dưới 25 độ C :6 tháng

D. SỬ DỤNG VÀ PHA CHẾ

Nhựa 2719 tạo ra sản phẩm đẹp khi đóng rắn hoàn toàn. Để làm được như vậy, cần phải chọn đúng cách chất xúc tác và chất tiến với khoảng thời gian vừa đủ. Thời gian gel hoá phụ thuộc vào lượng xúc tác và xúc tiến. Thường thì cần 1-1,5% xúc tác cùng với 0,5% xúc tiến. Có thể điều chỉnh lượng pha chế để thời gian gel hoá dài hơn hay ngắn hơn bằng cách tăng hay giảm xúc tác hoặc xúc tiến nhưng không được cho lượng xúc tác được quá 2% và không được thấp hơn 0,5%. Trong khi đó chất xúc tiến nên dùng trong khoảng 0,4%-1%. Chất xúc tiến đã được hoà tan hoàn toàn trước khi cho xúc tác vào tránh trường hợp hoà trộn trực tiếp dễ gây phản ứng và gây nổ.

5. NHỰA PHỦ NỀN GỖ DÁN 3312-3319

A. ĐẶC ĐIỂM

Mã 331 là loại nhựa đóng rắn nhanh, thuộc loại orthophthalic dùng để làm sản phẩm nhựa nền gỗ,nó chứa sáp và chất xúc tiến NC hoặc CM tuỳ theo yêu cầu. Loại NC có hàm lượng Cobal cao hơn loại CM và do đó có thể phủ ngoài để làm khô và cứng nhanh hơn. Tuy nhiên loại CM được sử dụng khi sản phẩm cuối yêu cầu có màu vàng nhạt và trong suốt. Nhựa 331 có trên thị trường có độ nhớt khác nhau từ 2-9 poises. Những loại nhựa này có mã số từ 3312-3319 với con số cuối cùng tượng trưng cho độ nhớt. Khi sử dụng có thể tiết kiệm giá thành với loại độ nhớt thấp hơn thì có thể đạt chất lượng tốt hơn khi sử dụng loại có độ nhớt cao.Nó có độ kết dính tuyệt hảo và có thể loại bọt nhanh chóng do đó đảm bảo gia công dễ dàng. Gỗ bọc loại nhựa này có bề mặt trong suốt và sáng với độ cứng tốt. Tuy nhiên trà nhám và đánh bóng sẽ được yêu cầu để khô bề mặt bóng yếu hơn

B. ỨNG DỤNG

Nhựa 331 là nhựa có công thức đặc biệt để sử dụng trong gỗ bọc nhựa như ván trang trí hoặc vật liệu trong vỏ bọc tivi, đồ gỗ và các vật dụng gia đình khác. Với mục đích trang trí, người ta sử dụng giấy nền với hoa văn và màu sắc đặc biệt. Nếu chỉ cần màu trơn không có hoa văn, sắc tố ( Poste ) phải được trộn với nhựa trước khi sử dụng.

C. ĐẶC TÍNH

Nhựa lỏng 331 có những đặc tính sau: Màu :Hồng Độ nhớt 30 độ C :5-8 Poises Thời gian gel hoá 30 độ C :5-7 Phút Thời gian đóng rắn 30 độ C :12-15 Phút Nhiệt độ toả nhiệt :150-160phút Độ ổn định trong tối dưới 25 độ C :6 tháng

D. SỬ DỤNG VÀ PHA CHẾ

Nhựa 331 có thể kết dính đễ dàng và chắc chắnvới nền gỗ khi đã đóng rắn hoàn toàn. Để làm được như vậy cần phải có sự kết hợp chính xác lượng xúc tác và chất tiến. Thời gian gel hoá phụ thuộc vào lượng xúc tác và xúc tiến. Mức thông thường là 1% xúc tác cùng với 0,5% xúc tiến. Có thể điều chỉnh lượng pha chế theo thời gian tuỳ ý nhưng không vượt quá quá 2% và không được thấp hơn 0,5% chất xúc tác, chất xúc tiến nên dùng từ 0,4-1%, chất xúc tiến phải được hoà trộn hoàn toàn trước khi cho xúc tác vào để tránh trường hợp nổ.

6. NHỰA POLYESTER DÙNG ĐỂ LỢP NGÓI: 2671L-2671S

A. ĐẶC ĐIỂM

Nhựa 2671L là loại nhựa đóng rắn nhanh, thuộc loại orthophthalic dùng để làm tấm dợn sóng có màu trơn,nó chứa sáp nhưng không chứa chất xúc tiến Loại nhựa này trong suốt, do đó khi dùng chất xúc tiến CM (Cobal- Mêco ) sẽ tạo ra các tấm trong suốt có tính chất chịu thời tiết tốt và độ bền cao với chỉ số phản xạ được xác định bởi chất lượng sợi thuỷ tinh sử dụng. Độ nhớt của nhựa 2671L tương đối thấp, do đó sợi thuỷ tinh dễ dàng thấm ướt với nhựa tạo điều kiện gia công dễ dàng. Cả hai loại 2671L và 2671S đều có thể cho trước chất xúc tiến khi sử dụng trong quá trình đắp liên tục.

B. ỨNG DỤNG

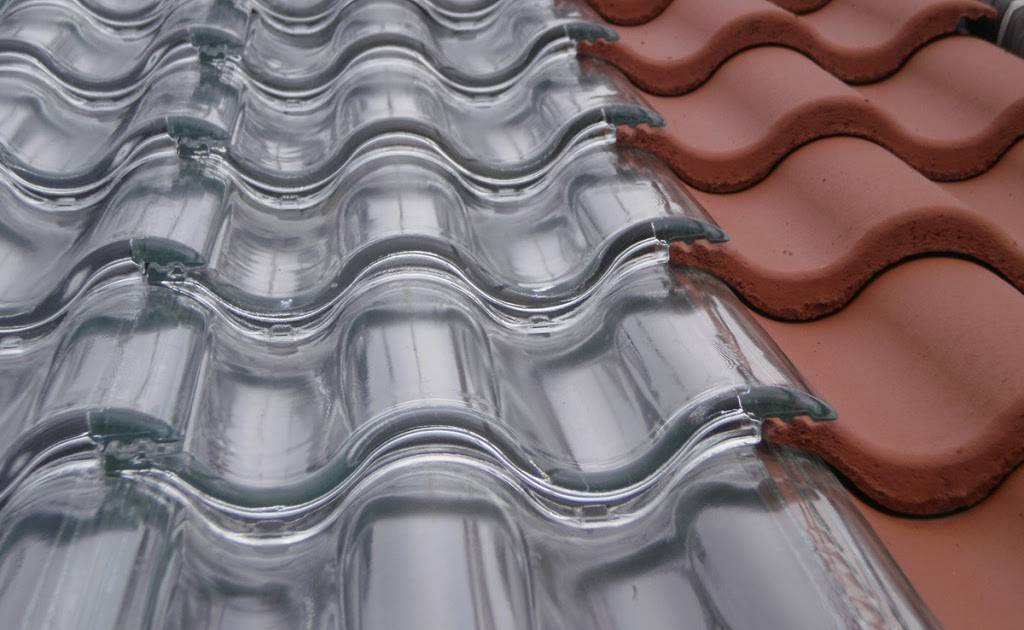

Nhựa 2671L và 2671S thích hợp để sản xuất những tấm trong suốt đơn sóng đơn giản, dung để lợp ngói, ứng dụng làm nhà kính, trại chăn nuôi, hồ bơi, sân trong, phòng tập thể dục, bãi đậu xe…

C. ĐẶC TÍNH

Có những đặc tính sau: Màu :Trong suốt Độ nhớt 30 độ C :3-4 Poises Thời gian gel hoá 30 độ C :48-22 Phút Thời gian đóng rắn 30 độ C :35-40 Phút Nhiệt độ toả nhiệt :140-150 phút Độ ổn định trong tối dưới 25 độ C :6 tháng

D. SỬ DỤNG

Những sản phẩm làm từ 2671L có đặc tính chịu được thời tiết tốt có thể để ở ngoài trời trong thời gian lâu dài. Để làm được như vậy cần phải có sự kết hợp chính xác lượng xúc tác và chất tiến để nhựa đóng rắn ở nhiệt độ phòng với thời gian đủ. Thông thường là 1-1,5% xúc tác cùng với 0,5% xúc tiến. Cả hai loại đều có thể điều chỉnh theo thời gian gel hoá dài hay ngắn bằng cách tăng hay giảm phụ gia.Tuy nhiên theo nguyên tắc lượng xúc tác này không vượt quá 2% và không được thấp hơn 0,5% và chất xúc tiến nên dùng trong khoảng 0,4-1% nhưng phải cân đong chính xác. Chất xúc tiến phải được hoà tan hoàn toàn trước khi cho xúc tác vào để tránh trường hợp nếu độ nhớt của nhựa gia tăng khi thời gian lưu trữ kéo dài, có thể thêm SM để giảm độ nhớt xuống yêu cầu nhưng không được quá liều có thể làm giảm cơ tính của nhựa.

7. NHỰA ĐẮP THÔNG DỤNG 268BQT

268BQTN 268QT 268QTN Với độ thoát styren thừa ở mức độ thấp 268BQT-LSE 268BQTN-LSE 268QT-LSE 268QTN-LSE

A. ĐẶC ĐIỂM

Nhựa BQT là loại nhựa đóng rắn nhanh chống chảy thuộc họ orthophthalic. Mục đích là tẩm thấm các sản phẩm thông thường. Nó chứa sáp và chất xúc tiến, thích hợp cho cả hai phương pháp đắp tay và súng phun. Những loại còn lại cùng có mục đích cũng sẵn trên thị trường báo gồm: 268BQTN ( chưa thêm sáp ) 268QT ( chưa có chất xúc tiến ) 268QTN ( chưa có sáp và chất xúc tiến ). Loại nhựa chưa có sáp dùng để tẩm thấm phần đỉnh và đáy. Với loại nhựa chưa có chất xúc tiến người sử dụng phải thêm vào tuỳ theo yêu cầu sử dụng. Loại 268 LSE cơ bản thì giống như 268 thông thường nhưng có tính năng rất đặc biết đó là bộ thoát Styren monomer (SM) rất thấp (15+5g/m2 ở 230C trong vòng 30 phút) làm cho nồng độ Styren trong phân xưởng ít hơn.

B. ỨNG DỤNG

Nhựa này được ứng dụng để làm chất gia cường sợi thuỷ tinh đa dạng như: Thuyền, canô, kệ xe buýt, buồng điện thoại, ghế sân bóng đá, cá mô hình, bồn dự trữ và chứa nước, tháp làm lạnh, chậu trồng cây, phòng tắm, thùng chứa nhiên liệu, thùng rác, mũ an toàn, đường ống dẫn nhiên liệu, hố rác tự hoại, sườn xe hơi, các khung sườn bê tông, ghế, bàn, các sản phẩm gia dụng khác. Sợi thuỷ tinh tẩm thấm với loại nhựa này sẽ mang lại cho sản phẩm có độ bền cơ học tuyệt hảo. Nhựa 268BQT và các đồng loại của nó được chứng nhận bởi hang Register’s Loyel ngành hàng hải sử dụng để đóng tàu.

C. ĐẶC TÍNH

Nhựa 268BQT có những đặc tính sau:

Màu :Hồng Chất xúc tiến 6% hàm lượng Cobalt :0,5% Thời gian gel hoá 30 độ C :15-18 Phút Thời gian đóng rắn 30 độ C :30-35 Phút Nhiệt độ toả nhiệt :130-140 phút Độ ổn định trong tối dưới 25 độ C :6 tháng

D. TÍNH CHẤT

Nhựa 268BQT nguyên chất:

– Độ hấp thụ nước (trong 7ngày) : 0,35% – Độ cứng Barcol : 48 – Nhiệt độ biến dạng : 67,3oC – Độ giãn dài ở điểm gãy : 3,2% – Trọng lượng riêng ở 25oC : 1,13kg/l – Độ co rút thể tích khi đóng rắn : 9% – Hàm lượng chất bay hơi : 35,6% – Độ bền uốn : 8,4kgF/ mm2 – Modul uốn : 563,1kgF/ mm2 – Độ bền va đập : 3,9 kgF- cm/cm

Mat tẩm thấm (34,4% hàm lượng sợi thuỷ tinh) đóng rắn có 1,192% độ hấp thụ nước trong 24h và 0,28% trong 7 ngày.

E. SỬ DỤNG

Nhựa 268 tạo ra sản phẩm đẹp khi nó đóng rắn hoàn toàn. Để có được như vậy phải kết hợp liều lượng chính xác thông thường cần 1% xúc tác cùng với 0,5% xúc tiến (6% hàm lượng Cobalt) ứng với 268 BQT hoặc 268 BQTN người ta chỉ cần 1% xúc tác.

8. NHỰA POLYESTER BỀN NHIỆT DÙNG ĐỂ BỌC:

261HR A. ĐẶC ĐIỂM Nhựa 261 HR là loại nhựa đóng rắn nhanh, chống chảy, thuộchọ orthophthalic. biến tính đặc biệt để bọc. Nó không có sáp và chất xúc tiến, thích hợp cho cả hai phương pháp đắp tay và dùng súng phun. Nhựa dễ dàng tấm ướt với sợi thuỷ tinh gia cường, có thể dung cuốn sợi, đúc tiếp xúc, quay ly tâm và đùn thanh.

Trọng lượng phân tử cao và nhiệt độ biến dạng cao của nhựa 261 HR có thể tạo ra sản phẩm đúc sử dụng trong môi trường nhiệt cao. Những sản phẩm đúc đã đóng rắn hoàn toàn bằng nhựa này cho tính năng cấu trúc cao, nó có độ bền nhiệt cao, bền với acid, kiềm yếu và các chất ăn mòn hoá học yếu.

ỨNG DỤNG

Nhựa 261 HR được sử dụng rộng rãi trong kỹ nghệ thực phẩm và hoá chất. Được sử dụng làm ống cống, ống dẫn, vật liệu lót, đồ chắn đường, tháp lọc hơi đốt, bồn chứa Acid, phao đánh dấu, tháp hải đăng để đèn hiệu hải dương, xưởng sửa chữa tàu nổi và các thiết bị chịu được nhiệt độ và môi trường ăn mòn.

B. ĐẶC TÍNH

Nhựa 261 HR có những đặc tính sau:

Màu :Trong suốt Độ nhớt 30 độ C :4-5 Poises Thời gian gel hoá 30 độ C :15-18 Phút Thời gian đóng rắn 30 độ C :35-40 Phút Nhiệt độ toả nhiệt :110-130 phút Độ ổn định trong tối dưới 25 độ C :6 tháng

C. TÍNH CHẤT

– Độ hấp thụ nước (trong 7ngày ở 23oC) : 0,18% – Nhiệt độ biến dạng : 151oC – Độ cứng Rockwell : 1,15M – Độ bền va, đập Charpy : 9,3 – Moduslus uốn : 34,3kgF/ cm2 – Độ bền uốn : 931kgF/ cm2 – Độ bền kéo : 509,6kgF/cm2

D. DỮ LIỆU KIỂM NGHIỆM VỀ ĐỘ BỀN HOÁ HỌC

Nhựa 261 HR được đánh giá nghiêm ngặt của phòng thí nghiệm theo các môi trường hoá học khác nhau, người sử dụng có thể làm thí nghiệm riêng của mình để xác định khả năng ứng dụng thích hợp.

E. SỬ DỤNG

Cũng như các loại mã số khác

9. NHỰA ĐẮP POLYESTER CÓ SỨC MẠNH ĐA NĂNG.

3254 BQT 3254BQTN 3254QT 3254QTN

A. ĐẶC ĐIỂM

Nhựa đắp cũng thuộc loại nhựa đóng rắn nhanh chống chảy thuộc họ Isophthalic dùng để tẩm thấm thông thường

B. ỨNG DỤNG

Nhựa 3254 BQT và các loại nhựa cùng loại được sử dụng làm các sản phẩm nhựa gia cường sợi thuỷ tinh chất lượng cao như: thuyền , canô, buồng điện thoại, container, sườn xe hơi… Sợi thuỷ tinh tẩm thấm loại nhựa này có độ bền cơ học tuyệt hảo.

C. ĐẶC TÍNH

Có những đặc tính sau: Màu :Hồng Độ nhớt 30 độ C :4-6 Poises Chất xúc tiến NC :0,5% Thời gian gel hoá 30 độ C :2-24 Phút Thời gian đóng rắn 30 độ C :25-50 Phút Nhiệt độ toả nhiệt :110-140 phút Độ ổn định trong tối dưới 25 độ C :6 tháng

D. TÍNH CHẤT

Nhựa 268BQT nguyên chất:

– Độ hấp thụ nước (trong 7ngày) : 0,27% – Nhiệt độ biến dạng : 75oC – Độ cứng Barcol : 45 – Độ giãn dài ở điểm gãy : 4,4% – Trọng lượng riêng ở 25oC : 1,08kg/l – Độ co rút thể tích khi đóng rắn : 10% – Hàm lượng chất bay hơi : 39,6% – Độ bền uốn : 8,2kgF/ mm2 – Moduslus uốn : 536kgF/ mm2 – Độ bền kéo : kgF/ mm2 – Độ bền va đập : 3,9 kgF- cm/cm

E. SỬ DỤNG

Có thể điều chỉnh lượng pha chế để có thời gian gel hoá dài hay ngắn tuỳ người dùng. Tỷ lệ chuẩn ở 30oC là 1% xúc tác cùng với 0,5% xúc tiến (6% hàm lượng Cobalt) Tiêu chuẩn: Không vượt quá 2% xúc tác, thấp quá 0,5% Chất xúc tiến 0,4%-1%

10. CÁC DẠNG CỐT SỢI THUỶ TINH

Như ở phần I chúng ta đã nói FRP là hỗn hợp liên kết bao gồm Polyester không bão hoà và được gia cường với sợi thuỷ tinh nên được gọi chung là Compsite. Riêng về cốt sợi thuỷ tinh trên thị trường sẵn có hiện nay gồm các loại:
- Sợi Mat
- Sợi Roving
 - Sợi Rovinggun
- Kevla

  Sợi Mat                   Sợi Roving                        Sợi Rovinggun          Sợi Kevla

1. SỢI MÁT
Sợi Mat là gồm các lớp sợi liên tục hoặc gián đoạn phân bố hỗn loạn trên một mặt phẳng các sợi được giữ với nhau nhờ chất liên kết có thể hoà tan được trong nhựa.
Sợi Mat gồm các loại sau: Mat 300, Mat 450, Mat 600
Các chỉ số phía sau là giá trị biểu hiện về trọng lượng của sợi được phủ trên diện tích 1m2
Ví dụ: Mat 300 có nghĩa là trên 1m2 sản phẩm thì phải mất 300g sợi Chỉ số này cho chúng ta tính trước được số lượng sợi cần phủ trên bề mặt nhất định từ đó quy ra mức nhựa cần thiết để tẩm thấm một diện tích sợi mat mà ta phủ. Thông thường tỷ lệ 1/2 có nghĩa là để tẩm thấm 1kg sợi thì cần phải 2kg nhựa Polyester
2. SỢI PROVING (VẢI THUỶ TINH)
Vải thuỷ tinh là tập hợp những dây thuỷ tinh dài liên tục được đan lại với nhau nhờ vào kỹ thuật dệt. Vải thuỷ tinh thường dùng để gia cố lớp đầu và cuối của sản phẩm để tăng khả năng chịu lực của sản phẩm.
3. SỢI ROVINGGUN
Sợi Rovinggun là sợi được kéo thành từ dây dài và được đóng thành cuộn. Sợi Povinggun thường được dùng cho súng phun hỗn hợp và nhựa Polyester hoặc để dùng đan các sản phẩm mỹ nghệ

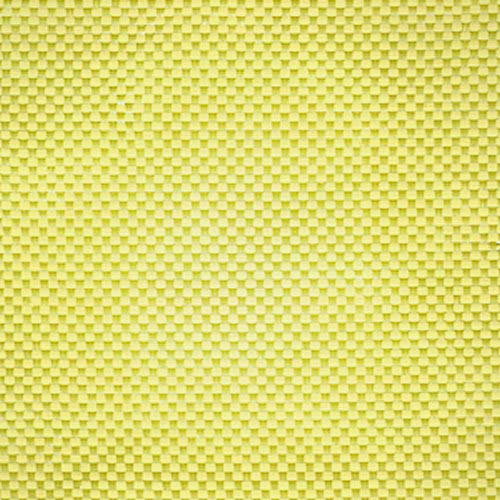

4. SỢI KEVLA (GIÁP)
 Loại này là loại đặc biệt không được dệt từ thuỷ tinh mà được dệt từ sợi tổng hợp nó có tác dụng liên kết giống như Roving và có nhiều màu sắc khác nhau.
Loại sợi này có tính năng rất đặc biệt khi được gia cường bởi Polyester sẽ trở thành vật liệu có tính năng siêu việt: Chống mài mòn, chịu nhiệt độc cao, không biến dạng, chịu đàn hồi, có độ rắn chắc tốt. Thường thì loại vật liệu này được dùng trong công nghệ chế tạo các sản phẩm đặc biệt dùng trong Quốc phòng
